Radiateur électrique fixe : prise classique ou ligne dédiée ?

Pour brancher un radiateur électrique fixe en sécurité, raccordez-le à une sortie de câble murale alimentée par un circuit réservé au chauffage. Une prise de courant classique ne convient pas à cet usage : son circuit peut déjà alimenter d’autres appareils et n’offre pas la même organisation. Avant toute intervention, coupez l’alimentation au tableau, puis vérifiez réellement l’absence de tension.

Un radiateur fixe se raccorde sur une ligne dédiée, pas sur une prise

Un radiateur mural, qu’il s’agisse d’un convecteur, d’un panneau rayonnant ou d’un modèle à inertie, est conçu pour être raccordé de façon permanente. La norme NF C 15-100 prévoit un circuit spécialisé chauffage, protégé au tableau électrique et aboutissant à une sortie de câble. Cette organisation limite les risques de surcharge et facilite l’identification du circuit lors d’une maintenance.

La différence entre radiateur fixe et chauffage d’appoint

Un chauffage d’appoint mobile, généralement utilisé ponctuellement et souvent compris entre 500 et 1 000 watts, peut être branché sur une prise adaptée et en bon état. Ce n’est pas le cas d’un radiateur fixe. Même si une prise standard est généralement prévue pour 16 ampères, soit environ 3 500 watts, elle peut se trouver sur un circuit partagé avec des lampes, un ordinateur ou d’autres appareils. Additionner les consommations augmente le risque d’échauffement, de déclenchement et de détérioration des connexions.

Ce que doit comporter l’alimentation

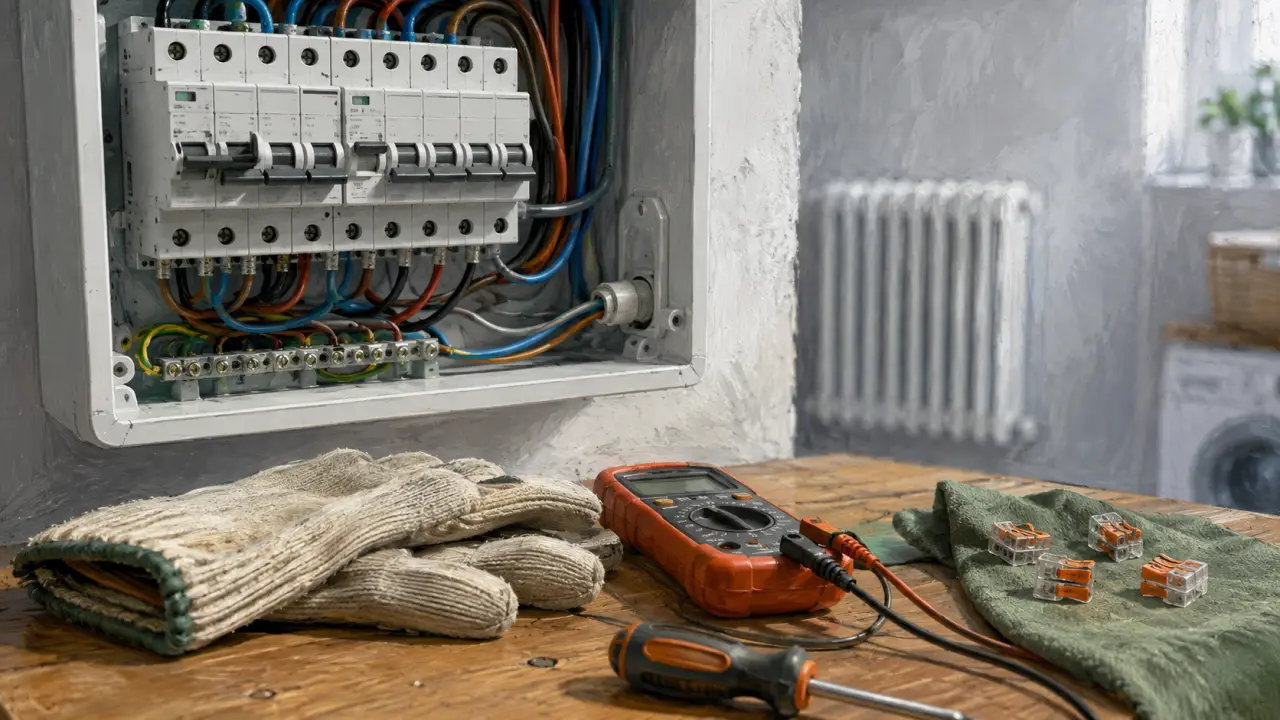

Le raccordement part du tableau électrique, avec un disjoncteur et un interrupteur différentiel adaptés à l’installation, puis arrive à la sortie de câble située derrière ou à proximité de l’appareil. Il faut vérifier la compatibilité entre la puissance du radiateur, la section des conducteurs et la protection. Une section de 2,5 mm² est notamment citée pour certaines configurations de chauffage, mais ce choix dépend du circuit existant et de l’ensemble des appareils raccordés.

Considérez le circuit comme un ensemble : le câble, les bornes, le disjoncteur et le radiateur doivent être compatibles. Remplacer uniquement l’appareil sans contrôler la sortie de câble et le tableau revient à installer un équipement neuf sur une alimentation peut-être fragilisée. Cette vérification compte particulièrement lors du remplacement d’un ancien convecteur dans un logement ancien.

Identifier les fils avant de raccorder le radiateur

Ne vous fiez jamais uniquement aux couleurs dans une installation ancienne : elles peuvent être absentes, modifiées ou non conformes. Repérez les conducteurs, consultez le schéma de raccordement de la notice et contrôlez l’installation hors tension. Sur un appareil récent, les couleurs les plus courantes permettent toutefois de comprendre le rôle de chaque fil.

Le cas du fil pilote noir

Le fil pilote transmet des ordres à un programmateur, un délesteur ou un système de gestion du chauffage compatible. Il ne sert pas à alimenter le radiateur. Si vous ne disposez pas de dispositif de commande compatible, isolez ce fil dans un connecteur approprié, sans le laisser dénudé. Ne raccordez jamais le fil pilote à la terre : ces deux conducteurs ont des fonctions différentes.

Pourquoi certains radiateurs n’ont pas de terre

De nombreux radiateurs électriques sont de classe II, c’est-à-dire doublement isolés. Ils ne nécessitent donc pas de raccordement à la terre et peuvent ne posséder que trois fils : phase, neutre et fil pilote. La présence d’un fil de terre dans la boîte murale ne vous oblige pas à le connecter à l’appareil. Respectez le marquage de l’appareil et les indications de sa notice. N’improvisez pas de liaison de terre sur un modèle qui n’en prévoit pas.

Réaliser le branchement dans le bon ordre

Le branchement d’un radiateur électrique reste une intervention sur une installation basse tension. Il convient aux personnes capables d’identifier un circuit et d’utiliser un appareil de contrôle. En cas de doute, l’intervention d’un électricien reste la solution la plus sûre.

1. Coupez le circuit chauffage au tableau électrique. Ne vous contentez pas d’éteindre le radiateur avec son interrupteur ou son thermostat.
2. Vérifiez l’absence de tension à la sortie de câble avec un vérificateur d’absence de tension ou un multimètre utilisé correctement.
3. Ouvrez la boîte de raccordement et examinez l’état des fils, de l’isolant et des bornes. Une trace noire, un cuivre abîmé ou un conducteur trop court doit être traité avant toute remise en service.
4. Fixez le support mural à l’emplacement prévu par le fabricant, en tenant compte du gabarit fourni et de la nature du mur.
5. Raccordez phase et neutre avec des connecteurs adaptés, tels que des bornes Wago ou un domino en bon état. Les fils doivent être correctement dénudés, bien serrés et sans cuivre apparent hors de la borne.
6. Traitez le fil pilote : raccordement à la commande prévue ou isolation dans une borne dédiée.
7. Accrochez le radiateur, refermez la sortie de câble, remettez le circuit sous tension et testez le fonctionnement.

Préparez un tournevis d’électricien, une pince à dénuder, des connecteurs adaptés et un appareil de vérification. La notice du radiateur reste prioritaire, notamment si l’appareil possède une commande digitale, une programmation intégrée ou un schéma de connexion particulier.

Emplacement, salle de bains et contrôles avant l’essai

Un radiateur bien raccordé peut mal fonctionner s’il est mal placé. Évitez de l’enfermer derrière un meuble, un rideau ou une tablette qui gêne la circulation d’air. Laissez les dégagements imposés par le fabricant : certains préconisent par exemple 50 cm au-dessus de l’appareil, 80 cm sur les côtés et 15 cm au-dessus du sol. Ces distances protègent les matériaux proches et permettent au thermostat de mesurer la température de façon plus fiable.

La prudence renforcée dans une salle de bains

Dans une salle de bains, l’implantation doit respecter les volumes de sécurité et les distances réglementaires vis-à-vis des points d’eau. Le choix de l’appareil, souvent un sèche-serviettes, doit correspondre à cet environnement. Ne placez pas un radiateur standard là où il peut être atteint depuis une baignoire ou une douche. Une erreur d’emplacement est aussi préoccupante qu’une erreur de câblage.

Si le radiateur ne s’allume pas après le raccordement

Commencez par vérifier que le disjoncteur du circuit est enclenché et que l’interrupteur différentiel n’a pas déclenché. Contrôlez ensuite le thermostat, la consigne de température et les raccordements phase-neutre. Un radiateur réglé sous la température ambiante ne chauffera pas forcément : augmentez temporairement la consigne pour l’essai. Si une tension persiste alors que le circuit est censé être coupé, si les couleurs des fils sont incohérentes, si la sortie de câble est dégradée ou si le disjoncteur déclenche, cessez les essais et faites intervenir un électricien.

Les situations où un professionnel est indispensable

Faites appel à un électricien lorsque l’installation est ancienne, qu’aucun circuit chauffage identifié n’existe au tableau, que la puissance prévue semble incompatible avec les câbles présents ou que vous devez créer une nouvelle ligne. Son intervention est également recommandée en salle de bains, en présence de fils endommagés, d’une absence de tension difficile à confirmer ou d’un doute sur la classe de l’appareil.

La règle à retenir est simple : un radiateur fixe se branche sur une sortie de câble reliée à un circuit dédié, après coupure et contrôle de l’absence de tension. Le bon raccordement repose sur la protection du circuit, l’état de l’installation, la fixation et le respect de la notice, pas uniquement sur la correspondance des couleurs.
