Installer un point lumineux commandé par un seul interrupteur est l’opération de base de l’électricité domestique. Derrière cette apparente simplicité se cachent des règles de câblage précises et des normes de sécurité indispensables pour éviter tout incident. Que vous souhaitiez remplacer un vieil appareillage ou créer un nouvel éclairage, comprendre la circulation du courant entre le tableau électrique, l’interrupteur et la lampe est le premier pas vers une installation réussie.
Le principe de fonctionnement du circuit simple allumage
Le circuit de simple allumage commande un ou plusieurs points d’éclairage depuis un seul endroit. Contrairement au va-et-vient, qui nécessite deux interrupteurs distants, le mécanisme agit ici comme un robinet sur le flux électrique.
Dans une installation standard, le courant arrive par le fil de phase (rouge, marron ou noir). L’interrupteur intercepte cette phase. Lorsqu’il est en position « ouvert », le circuit est coupé et la lampe reste éteinte. Lorsqu’il est « fermé », le contact interne laisse passer l’électricité vers le luminaire via un fil appelé retour lampe (souvent orange ou violet).
Le fil de neutre (bleu) et le fil de terre (vert/jaune) ne passent jamais par l’interrupteur. Ils vont directement du tableau électrique vers le point lumineux. Couper le neutre au lieu de la phase est une erreur majeure qui laisse la douille sous tension même quand l’ampoule est éteinte, créant un risque d’électrocution lors d’un changement d’ampoule.
Schéma et matériel nécessaire pour un branchement conforme
Avant de manipuler vos outils, visualisez le trajet des câbles. La norme NF C 15-100 encadre ces installations pour garantir la protection des personnes et des biens.
Le matériel indispensable
Pour réaliser votre installation, vous aurez besoin d’un interrupteur simple allumage, de fils électriques de section 1,5 mm² (Phase, Neutre, Terre, Retour lampe), de gaines ICTA, d’une boîte d’encastrement, d’un tournevis d’électricien isolé, d’une pince à dénuder et d’un vérificateur d’absence de tension (VAT).
Le schéma de câblage théorique
Le câblage suit une logique linéaire :
| Élément | Couleur du fil | Raccordement |
|---|---|---|
| Phase | Rouge / Marron | Du disjoncteur vers la borne L de l’interrupteur |
| Retour Lampe | Orange / Violet | De la borne 1 de l’interrupteur vers la borne L de la lampe |
| Neutre | Bleu | Directement du tableau vers la borne N de la lampe |
| Terre | Vert et Jaune | Directement du tableau vers la borne de terre de la lampe |
Guide pas à pas : installer votre interrupteur en toute sécurité
La première règle est la sécurité. Avant toute intervention, coupez le disjoncteur général au tableau électrique et vérifiez l’absence de tension sur les fils avec votre VAT.
Étape 1 : Préparation des conducteurs
Une fois vos fils tirés dans les gaines jusqu’au boîtier, dénudez-les sur environ 10 à 12 mm. Ne pas entailler l’âme en cuivre pour éviter de fragiliser le conducteur. Si vous utilisez des fils rigides, assurez-vous qu’ils sont bien droits pour faciliter l’insertion dans les bornes automatiques.

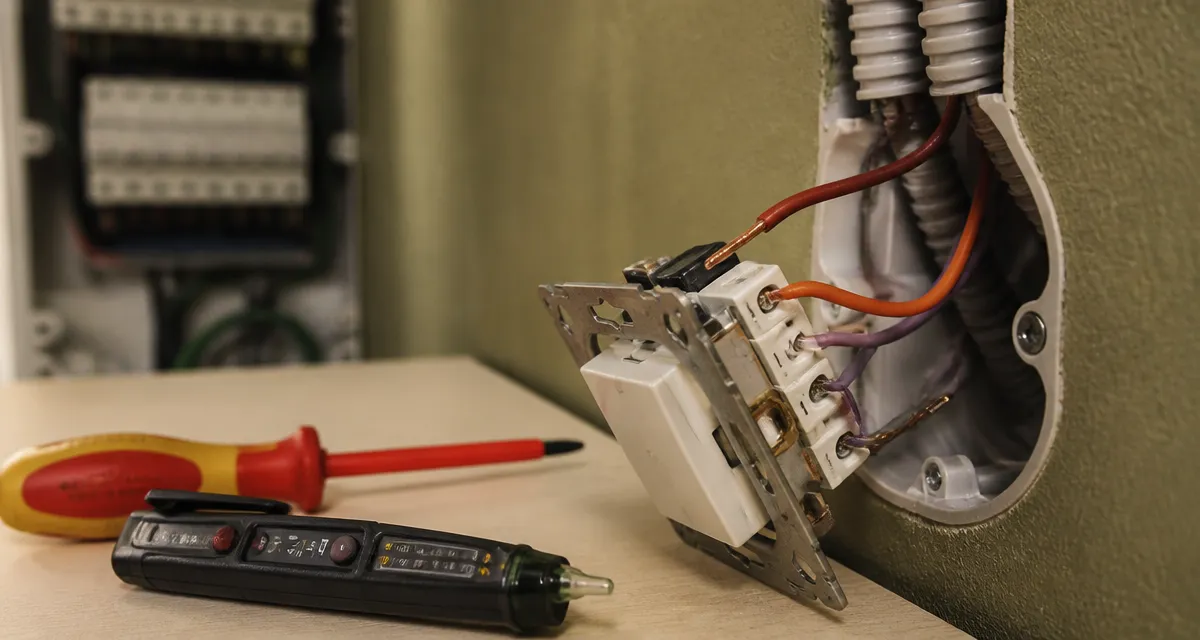

Étape 2 : Raccordement de l’interrupteur
Insérez le fil de phase (rouge) dans la borne marquée L (Line). Insérez ensuite le fil de retour lampe dans la borne 1. Tirez légèrement sur chaque fil pour vérifier qu’il est correctement verrouillé dans le mécanisme.
Une installation soignée dans la boîte d’encastrement évite que les fils ne s’entremêlent, ce qui prévient les échauffements localisés ou les arcs électriques lors des manipulations futures.
Étape 3 : Branchement du point lumineux
Côté lampe, raccordez le fil bleu sur la borne N (Neutre) et le fil de retour lampe sur la borne L. Branchez systématiquement le fil vert/jaune sur la borne de terre de votre luminaire si celui-ci possède une carcasse métallique. Pour les luminaires de classe II, le fil de terre doit rester en attente dans le boîtier, protégé par un connecteur type Wago.
Les spécificités : voyant témoin et double allumage
Le simple allumage peut être enrichi selon vos besoins de confort.
L’interrupteur à voyant témoin
Utile pour un éclairage extérieur ou une cave, le voyant s’allume avec la lampe. Ce montage nécessite de ramener un fil de neutre supplémentaire jusqu’à l’interrupteur pour alimenter la LED. Sans ce neutre, le voyant ne fonctionnera pas avec les ampoules LED modernes, qui risqueraient de scintiller.
Le double allumage
Si vous avez deux lustres dans une même pièce, vous pouvez installer un interrupteur double. Une phase commune arrive sur l’interrupteur, mais deux fils de retour lampe repartent séparément vers chaque point lumineux. Cela permet de moduler l’éclairage selon l’ambiance souhaitée.
Conformité et erreurs fréquentes à éviter
Le respect de la norme NF C 15-100 est obligatoire. Elle impose que chaque circuit d’éclairage soit protégé par un disjoncteur de 16 ampères maximum et câblé avec une section de 1,5 mm².
Une erreur classique consiste à utiliser un code couleur fantaisiste. Ne réutilisez jamais un fil bleu ou vert/jaune pour faire passer une phase ou un retour lampe. Enfin, la norme limite à 8 le nombre de points lumineux par circuit protégé par un seul disjoncteur.
Si vous constatez un grésillement ou une odeur de plastique chaud, coupez immédiatement le courant. Cela provient souvent d’une borne mal serrée ou d’un fil mal inséré, créant un « point chaud » dangereux. Dans le doute, remplacez l’appareillage par un modèle de marque reconnue qui offre des garanties de tenue mécanique et électrique supérieures.
